引き合いの図面が曖昧なとき、見積前に確認する6項目
朝、メールを開くと図面が1枚だけ添付されていて、本文には「お世話になります。こちらの部品、いくらでできますでしょうか」。
開いてみると、材質の指定がない。数量も書いていない。公差はところどころ入っているけれど、いちばん効きそうな穴の位置には何も指示がない。表面処理も、検査書類の要否も、どこにも書かれていない。
こういう引き合い、けっこう届きますよね。
聞き返せばいいのは分かっています。ただ、初めての相手だったり、久しぶりの引き合いだったりすると、「細かいことを言う工場だと思われないかな」「面倒くさがられて、他所に流れないかな」と、少しためらう。それで「たぶんSS400だろう」「10個くらいだろう」と当たりをつけて出してしまい、あとから材質が違った、数量が1個だった、メッキが必要だった——そういう経験は、多くの現場にあります。
先に言っておきたいことがあります。確認の連絡は、相手にとっても助かる連絡です。 曖昧な図面が届くのは、相手が不親切だからではありません。設計から回ってきた図面を購買担当がそのまま転送しただけだったり、相手も社内で聞けていなかったり、単に急いでいたり。こちらが聞いてはじめて、向こうも「あ、それ確認します」と社内に投げられる、ということが本当によくあります。
この記事では、見積を出す前に押さえておきたい6項目と、角の立たない聞き方を、忙しい合間でも回せる形に絞って整理します。
結論：曖昧な図面が来たら、次の6つだけ先に確認します。①材質（材質記号・メーカー指定）／②数量とロット（単発か継続か）／③公差（機能上いちばん厳しいのはどこか）／④熱処理・表面処理／⑤検査と提出書類／⑥納期・支給・図面の版数。 全部埋まらなくても構いません。埋まらなかった項目は「前提条件」として見積書に書き添えれば、見積は出せます。確認できないことより、確認しないまま数字を出すことのほうが、あとで痛みます。
なぜ、曖昧なまま図面が来るのか
責める話ではないので、先に背景だけ整理しておきます。理由が分かると、聞き方も変わります。
- 設計と購買が分かれている。図面を描いた人と、見積を集めている人が別。購買担当は図面の中身まで把握していないことが多い。
- 相手も社内で決まっていない。数量やロットは、まだ社内の生産計画が固まっていない段階だと、本当に答えられない。
- 前提が「暗黙」になっている。相手の社内では当たり前の材質・処理が、図面に書かれず口伝えになっている。
- 単に急いでいる。とりあえず数社に投げて、桁だけ知りたい段階。
どれも、こちらが一言聞けば前に進みます。沈黙のまま推測で出すより、聞いたほうが早いというのは、たいていの場合そのとおりです。
見積前に確認する6項目

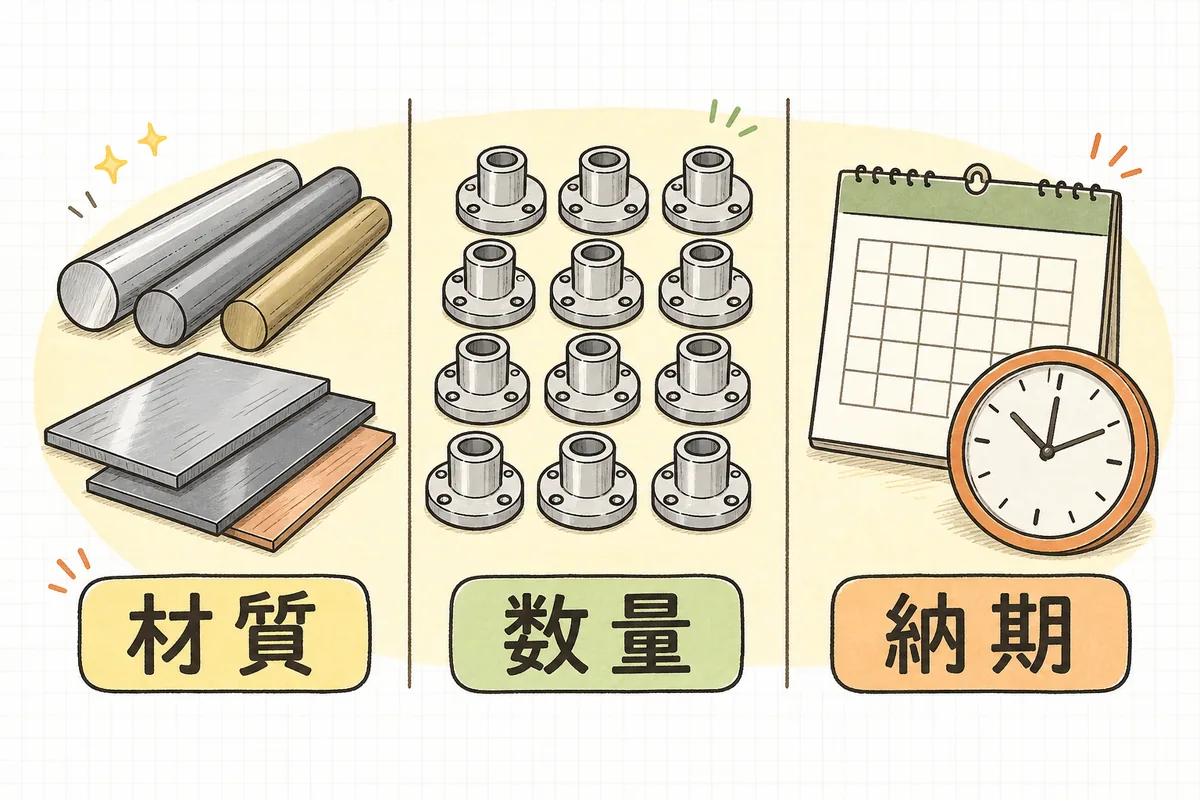

上から順に、重いものから並べています。時間がないときは、上の三つだけでも構いません。
① 材質（材質記号・メーカー指定の有無）
いちばん先に押さえたいところです。材料費そのものが変わるうえに、切削条件も工具寿命も変わるので、ここがずれると見積の桁が動きます。
聞きたいのは次の三つです。
- 材質記号（S45C なのか SUS304 なのか A5052 なのか）。「鉄で」「ステンで」だけだと、まだ絞れません。
- メーカー・グレードの指定があるか。指定がなければ、こちらの常備材で見積れます。指定があると、調達に日数がかかることがあります。
- 材料は支給か、こちらで手配か。支給なら、いつ届くのか。ここは④の納期にも直結します。
材質が決まると、材料取り（どんな寸法の材料から何個取れるか）も計算できます。歩留まりと端材の考え方は 材料費の歩留まりと端材ロスを見積に織り込む方法 にまとめています。
② 数量とロット（単発か、繰り返しか）
同じ図面でも、1個と100個では単価がまったく変わります。段取り時間を何個で割るかが変わるからです。
- 今回の数量は何個か。
- 1回きりか、繰り返しか。繰り返しなら、月に何個くらいか、いつまで続くか。
- 分納があるか。まとめて作って小分けに納めるのか、都度加工なのか。
「まだ決まっていない」と言われることもあります。その場合は、こちらから数量の階段を切って出すのがいちばん早い方法です。「1個／10個／50個の3本立てでお出しします」と伝えれば、相手も社内で判断しやすくなります。数量別の単価表の作り方は 数量別の単価表（ロット別価格表）の作り方 が参考になります。
③ 公差（機能上、いちばん厳しいのはどこか）
図面に公差が入っていない寸法は、表題欄の普通公差（一般公差）の指示に従うのが原則です。まずはそこに指示があるかを確認します。何も書いていなければ、そこも質問の対象です。
そのうえで、聞いておきたいのはこの一言です。
「この部品で、機能上いちばん効く寸法はどこでしょうか」
これを聞くと、相手が答えられる範囲で「この穴の位置が相手部品と勘合します」といった情報が返ってきます。ここが分かると、厳しくすべき場所と、そこまで追い込まなくていい場所が分けられます。全部を厳しく見積もると高くなり、全部を緩く見積もると不良になります。
図面の公差の読み方そのものは 図面の公差の読み方。現場で読み違えないための見方 に整理しています。
④ 熱処理・表面処理と、その後の寸法
ここは見落とすと痛い項目です。工程が丸ごと増えるうえ、外注に出せば日数も加算されます。
- 熱処理の有無（焼入れ焼戻し、調質など）。硬さの指定はあるか。
- 表面処理の有無（無電解ニッケル、アルマイト、三価クロメート、塗装など）。膜厚の指定はあるか。
- 処理後の寸法をどう扱うか。メッキやアルマイトは膜の厚みが乗るので、処理後に図面寸法に入れるのか、処理前の素材寸法として見るのかで、加工側の狙い寸法が変わります。ここは必ず確認します。
- 図面に書かれていない小さな指示。バリ取りの程度、角の面取り、ねじの下穴やタップの等級。「一般的な処理で」と言われたら、こちらの標準を文章で書いて返しておくと、あとで揉めません。
外注に出す工程がある場合の見積の乗せ方は 外注加工費を見積に正しく織り込む手順 にまとめています。
⑤ 検査と、提出する書類
これも、見積に入れ忘れやすいところです。検査の手間と書類作成の時間は、確実に人件費として発生します。
- 全数検査か、抜き取りか。抜き取りなら何個か。
- 検査成績表（検査記録）の提出が要るか。要るなら、様式は指定か、自社様式でよいか。
- 材料証明（ミルシート）の提出が要るか。要る場合、材料手配の段階で押さえておかないと後から取れません。
- 初回のみ必要な提出物があるか（初品の寸法測定記録など）。
- 化学物質調査などの回答が求められるか。これは書類作成にまとまった時間がかかることがあります。
抜き取りと全数の考え方は 工程内検査の抜き取りと全数検査の使い分け、材料証明の扱いは ミルシートの見方と保管。求められたときに慌てないために に整理してあります。
⑥ 納期・支給・図面の版数
最後に、周辺の条件です。地味ですが、ここのズレが現場をいちばん困らせます。
- 希望納期と、その根拠（相手の組立日程が決まっているのか、目安なのか）。
- 支給品・支給材があるか。あるなら、いつこちらに届くか。
- 納入場所と荷姿。一箱いくつか、パレットか、通い箱か。梱包と運送は見積に入れておきます（運送費・送料を見積に反映する方法）。
- 図面の版数（改訂記号）。これは短いのに効く確認です。「この図面が最新版でよろしいでしょうか」の一言で、古い図面で作ってしまう事故を防げます。
角の立たない、聞き方の型
聞くこと自体はいいとして、どう書くかで印象は変わります。おすすめは、質問を並べる前に「進める気がある」ことを先に伝える形です。
そのまま使えるメール例を置いておきます。
○○株式会社
○○様
お世話になっております。△△製作所の□□です。
図面をお送りいただき、ありがとうございます。拝見しました。加工は問題なく対応できそうです。
精度の良いお見積をお出ししたいので、下記だけご確認をお願いできますでしょうか。
1. 材質のご指定（材質記号、メーカー指定の有無）
2. ご数量（今回の数量／繰り返しのご予定の有無）
3. 熱処理・表面処理のご指定（ある場合、処理後で図面寸法に入れる理解でよろしいでしょうか）
4. 検査成績表・ミルシートのご提出要否
5. ご希望納期と納入場所
6. お送りいただいた図面が最新版かどうか
ご不明な点は、分かる範囲で構いません。未確定の項目は当社側の前提を明記してお見積します。
取り急ぎ、概算だけ先にお出しすることもできますので、お急ぎでしたらお申し付けください。
よろしくお願いいたします。
ポイントは三つです。先に「できます」と言う。未確定でいいと明言する。概算を先に出す選択肢を渡す。この三つがあると、質問が「壁」ではなく「前に進める段取り」として伝わります。
返信の速さそのものが受注率に効くという話は 見積の返信スピードを上げて受注率を高める段取り にまとめています。
それでも決まらないときは、「前提条件付き」で出す
相手が急いでいて、確認を待っていられないこともあります。そのときは、待たずに出して構いません。埋まらなかったところを、こちらの前提として見積書に書き添えるだけです。
見積書の備考欄に、こんな形で入れておきます。
【本見積の前提条件】
・材質：S45C（ミガキ材）にて算出しています。材質のご指定がある場合は再見積いたします。
・数量：10個での単価です。数量が変わる場合は単価が変動します。
・表面処理：なし（生地渡し）で算出しています。
・検査：当社標準の抜き取り検査、成績表の発行なしで算出しています。
・図面：Rev.○ にて算出しています。
・有効期限：発行日より1か月（材料価格の変動により見直す場合があります）
これがあると、あとで条件が変わったときに「話が違う」ではなく「では再見積を」と、自然に軌道修正できます。言い訳のための文章ではなく、お互いの前提をそろえるための文章です。相手の購買担当にとっても、社内で比較しやすい見積になります。
なお、発注の内容や取引条件を書面で明確にすることは、下請取引のルールとしても発注側に求められている考え方です。制度の名称や適用範囲は改正されることがあるので、詳しくは公正取引委員会・中小企業庁の最新の案内をご確認ください。こちらから条件を書面にして返すことは、後ろめたいことでも何でもありません。
明日やること
一度に仕組みを作らなくて大丈夫です。上から順に、できるところまでで構いません。
- いま手元にある引き合いを1件だけ開く。いちばん新しいものでいい。
- 6項目のうち、書いていない項目に印をつける。たいてい2〜3個は空いています。
- 上の文例をコピーして、空いた項目だけ残して送る。全部聞かなくていい。空いたところだけです。
- 返事を待つ間に、埋まっている条件で概算を出しておく。待ち時間をゼロにできます。
- 6項目をメモ帳やメールの下書きに保存しておく。次からは貼り付けるだけになります。
「今日はもう遅いから明日」でも構いません。ただ、3番の送信だけは、思い立った日にやると早いです。相手の社内で確認が回るのに、数日かかることがあるからです。
引き合いを受けたときのチェックリスト
- 材質記号が指定されているか（メーカー・グレード指定の有無も）
- 材料は支給か、自社手配か。支給なら入荷予定を確認したか
- 今回の数量と、繰り返しの見込みを確認したか
- 数量が未定なら、階段（1個／10個／50個など）で出す準備をしたか
- 表題欄の普通公差の指示があるか確認したか
- 機能上いちばん効く寸法がどこかを聞いたか
- 熱処理・表面処理の有無と、膜厚・硬さの指定を確認したか
- 処理後で図面寸法に入れるのか、素材寸法かを確認したか
- 検査成績表・ミルシートなど提出書類の要否を確認したか
- 希望納期と、納入場所・荷姿を確認したか
- 送られてきた図面が最新版か確認したか
- 埋まらなかった項目を、見積書の前提条件として書いたか
全部にチェックがつかなくても大丈夫です。まずは①材質・②数量・⑥図面の版数の三つ。この三つが埋まるだけで、見積の桁が大きくずれることは、ほとんどなくなります。
よければ、こちらも
- 公差の読み方そのものは 図面の公差の読み方。現場で読み違えないための見方 に整理しています。
- 数量が決まらない引き合いには 数量別の単価表（ロット別価格表）の作り方 が効きます。
- 1個・数個の話なら 少量・試作の見積で利益を残す価格の決め方 も合わせてどうぞ。
- 相見積の場面での見せ方は 相見積もりで買い叩かれないための提案の仕方 にまとめています。
- 納期の答え方に迷ったら 後工程に迷惑をかけない納期回答の組み立て方 が下地になります。
図面の空白を見つけて、手が止まる。あれは、注意力が働いている証拠です。
材質が書いていないことに気づけるのは、材料の値段と扱いを知っているから。公差の抜けに気づけるのは、そこが効く場所だと分かっているから。曖昧さに気づけること自体が、長く現場をやってきた人の腕です。気づけない工場は、そのまま作って、そのまま不良を出します。
だから、聞くことをためらわなくて大丈夫です。確認の一通は、値切られないための防御ではなく、きちんとした物を納めるための最初の一手です。それを送れる工場だと分かれば、相手はむしろ安心します。
まずは、いま開いている引き合いの空欄に、ひとつ印をつけるところから。そこから先は、いつもどおりのあなたの仕事です。
