品質管理・不良対策約9分

図面の公差の読み方。現場で読み違えて不良を出さない見方

「この寸法、±0.1でよかったんだよな……いや、この記号は何だっけ」。 図面を広げて加工に入る前、公差の書き方が場所ごとに違っていて、手が一瞬止まったことはないでしょうか。

図面の公差は、ひとつの図面の中に何種類もの書き方が混ざっています。 ±0.05 のような対称な表記もあれば、20 +0.1 / 0 のような上下で違う許容差、φ20 H7 のようなはめあい記号、そして図面のすみに小さく書かれた「普通公差」まで。どれも意味が違うのに、パッと見は似ているので読み違えやすいところです。

読み違えると、公差の外で削って手直しになったり、逆に必要のないところまで精度を追って余計な工数をかけてしまったりします。 この記事では、図面を受け取ったときに「どこを・どの順で」見れば読み違えを防げるかを、まず一番厳しい1か所から始められる形で一緒に整理します。

結論：公差の読み違えを防ぐコツは、寸法の数字だけを見ないことです。「①どこを基準にした寸法か → ②公差はどの種類でどこまで許されるか → ③それを何で測るか」の3つをワンセットで確認する。そして図面全体を一度に読み込もうとせず、外したら一番困る寸法を1つ選んで、そこから基準・公差・測り方をそろえる。全部を完璧に読み解かなくても、まず「一番厳しい1か所」を外さなければ、大きな不良は避けられます。

やることは、身構えるほど難しくありません。 加工に入る前に、図面の中で「ここを外したら一番困る」という寸法を1つ見つけて、鉛筆で丸をつける。そして、その1か所について次の順で確かめます。

  1. 基準を見る：その寸法は、どの面・どの穴を基準にした寸法か
  2. 公差を見る：± なのか上下寸法許容差なのか、はめあい記号か、普通公差か。上限と下限は何mmか
  3. 測り方を決める：それはノギスで測れるのか、マイクロメータや限界ゲージが要るのか

この3つがそろえば、その寸法の読み違えはほぼ防げます。 まずは一番怖い1か所から。ひとつずつ見れば大丈夫です。

何が起きているか — 公差は「1枚の図面に何種類も」混ざっている

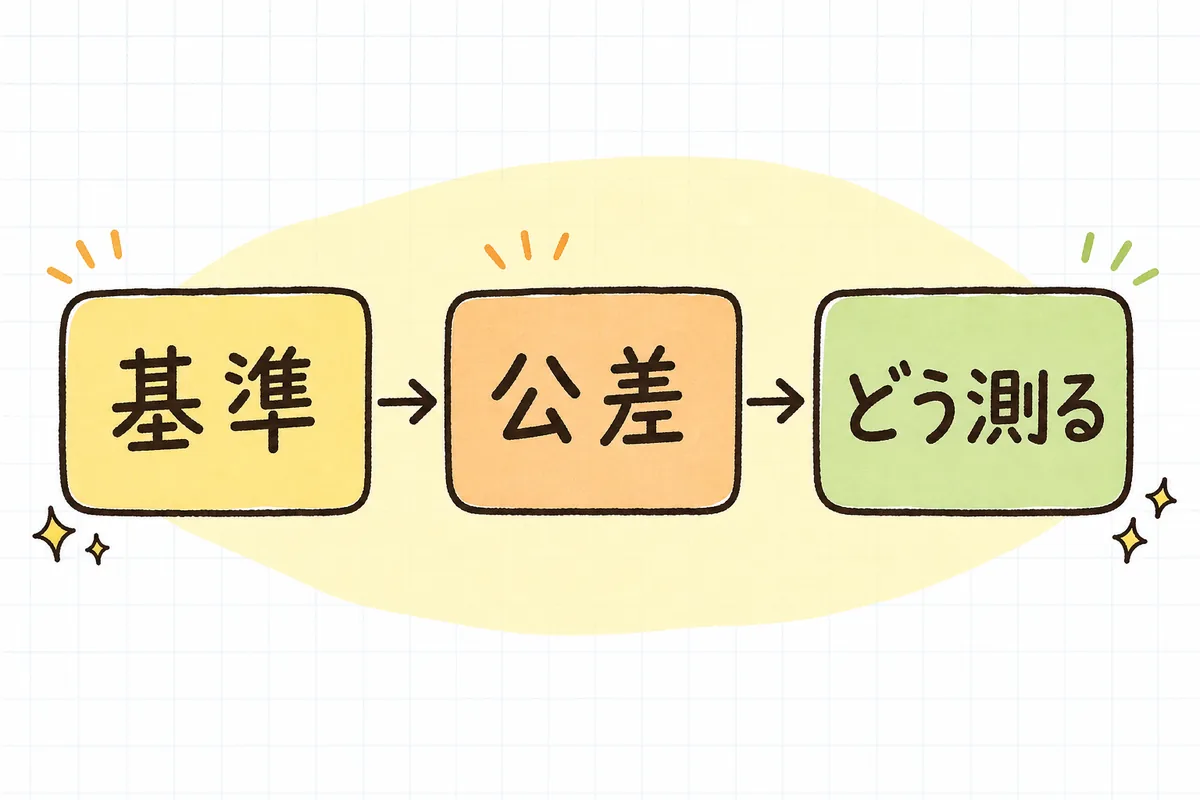

図面の公差を基準・公差・どう測るの順で確認する流れの図
寸法の数字だけを見ず、「基準」→「公差」→「どう測る」の順でワンセットに確認する。

公差とは、寸法に許される「ここからここまでなら合格」という幅のことです。 狙いの寸法（呼び寸法）に対して、上と下にどれだけ外れてよいかを図面が指定しています。読み違えが起きやすいのは、その指定の仕方が1枚の中で何通りも混ざっているからです。

現場でよく出てくる書き方は、だいたい次の4つです。

厄介なのは、個別に書かれた公差がない寸法は「公差なし＝どれだけ外れてもいい」ではないことです。たいていは普通公差が効いています。ここを見落として「指示がないから大丈夫」と流すと、実は普通公差を外していた、というすれ違いが起きます。

判断がぶれやすいのは、たとえばこんな場面です。

公差の読み違いは、加工そのものの腕とは別の話です。 「どこを・どこまで守るのか」を最初にそろえておけば、ここは避けられます。

具体例 — 同じ「20」でも、許される幅はこんなに違う

たとえば、図面に「20」と書かれた寸法が3か所あったとします。書き方が違えば、守るべき範囲はまったく別物です。

同じ「20」でも、±0.1（幅0.2mm）と H7（幅0.021mm）では、要求される精度が約10倍違います。 ここを取り違えると、H7 を ±0.1 のつもりでノギスで測って「合格」と思い込み、あとで相手部品と組めない、という手直しにつながります。

だから、狙い値の置き方も公差の種類で変わります。

刃物は加工が進むと少しずつ摩耗して寸法が動きます。狙いを公差の端に置くと、少し動いただけで外れます。狙いは基本、公差の真ん中に。これは初物検査で最初の1個を確かめるときの考え方とも同じです。

影響 — 読み違えは「作り直し」か「作りすぎ」に化ける

公差の読み違えは、2つの方向に無駄を生みます。

ひとつは、公差を外して不良・手直しになる方向です。 片側公差を対称と勘違いしたり、はめあい記号を数値に直さず流したりすると、狙いがずれたまま量産に入ってしまいます。気づくのが検査や後工程になれば、その間に作った分がまとめて手直し・作り直しになり、材料も時間も納期も削られます。

もうひとつは、逆に必要以上に精度を追って作りすぎる方向です。 普通公差でよい寸法を「念のため」と±0.01のつもりで削れば、時間も工具の摩耗も余計にかかります。よかれと思った丁寧さが、そのまま原価を押し上げてしまう。過剰品質は不良ほど目立たないぶん、じわじわ利益を削ります。

どちらも、腕の問題ではなく「図面の読み方」でほぼ防げるものです。 そして、読み違えが起きたときに「どこをどう読んだか」を後から辿れると、なぜなぜ分析で再発防止につなげやすくなります。「気をつける」で終わらせず、「受け取り時に一番厳しい寸法へ丸をつける」という具体的な一手に落とせるからです。

明日やること — 「一番厳しい1か所」に丸をつけて3点確認する

明日から、図面をすべて完璧に読み解こうとしなくて大丈夫です。 まずは、加工に入る前のひと手間として、次の3ステップだけやってみてください。

  1. 一番厳しい寸法に丸をつける：その部品で「外したら一番困る／一番公差の狭い」寸法を1つ選び、鉛筆で丸をつける
  2. 基準・公差・測り方をメモする：その1か所について、どこを基準にした寸法か、上限・下限は何mmか（記号なら数値に直す）、何で測るかを図面の余白に書き込む
  3. 普通公差を1回確認する：図面のすみの普通公差（例：JIS B 0405）を見て、個別指示のない寸法にどこまでの幅が効いているかを頭に入れる

「一番厳しい所から、基準・公差・測り方をセットで見る」——この順番を一度からだに入れておくと、忙しい日でも読み違えが減ります。

寸法の測り方そのものから見直したいときは、寸法不良を減らす測定・検査の基本手順が土台になります。 図面のどこで何を検査するかを工程ごとに決めていくなら、QC工程表の作り方で「見るポイントの地図」を作れます。

図面の公差を読み違えないチェックリスト

7項目ありますが、全部を一度にそろえなくて大丈夫です。まずは「今日やる最低ライン」の3つから始めてください。

今日やる最低ライン（この3つだけ）

余裕が出たら、ここから先へ

最後まで一度に整えなくて大丈夫です。まずは「一番厳しい1か所だけ、基準・公差・測り方をそろえて読む」。それだけで、読み違えによる不良も作りすぎも、ぐっと減らせます。

よければ、こちらも

図面を読み終えて、安心した表情で加工に取りかかろうとする町工場の担当者

図面の公差は、全部を一度に完璧に読み解く必要はありません。 外したら一番困る1か所を選んで、「基準・公差・測り方」をセットで確かめる。その小さな習慣が、読み違えによる手直しも、余計な作りすぎも、静かに防いでくれます。

今日、図面の一番厳しい所に丸をひとつ。 そう決められたなら、あなたの現場はもう、読み違えの不良を一歩遠ざけられています。
