設備保全・段取り約11分

設備の取説・図面が見つからない日に。現場ですぐ引ける整理の手順

マシニングセンタの画面に、見慣れないアラーム番号が出た。 「取説、どこだっけ？」と事務所の棚を探す。それらしいファイルはあるけれど、別の機械のものだった。

結局、メーカーに電話して、折り返しを待つ間、機械は止まったまま。 あとで分かったのは、取説は前任の人の机の引き出しに入っていた、ということでした。

こういう日、ありますよね。 でもこれは、誰かがだらしないからではありません。取説や図面は「めったに使わないのに、使うときは急いでいる」書類なので、置き場所が決まらないまま年月がたちやすいのです。

この記事では、設備の取扱説明書（取説）・電気図面・部品表といった書類を、無くさず、現場ですぐ引ける形に整理する手順を、小さく分けて整理します。

結論：取説・図面の整理は、全部をきれいにファイリングすることではなく、「どの設備の書類が、どこにあるか」が誰でも分かる状態をつくることです。進め方は、①設備ごとに書類の一覧を作る → ②原本の置き場を1か所に決める → ③よく見るページだけ設備の横に置くの3つ。スキャンや共有フォルダは、そのあとで十分です。

進める順番は、こうです。

  1. 設備の一覧をつくり、手元にある書類を書き出す
  2. 原本を1か所の棚（またはキャビネット）に集める
  3. アラーム表・日常点検の手順など、よく見るページだけ設備の横に置く
  4. 余裕が出たら、PDFにして共有フォルダにも置く

何が起きているか──取説は「使うときだけ」探される

設備の取説や図面は、ふだんの仕事ではほとんど開きません。 開くのは、たいてい次のようなときです。

どれも「今すぐ知りたい」場面です。 それなのに、取説は設備を買ったときに受け取ったまま、事務所の棚、前任者の机、段ボール箱、設備の中の扉の内側……とあちこちに散らばっていることが少なくありません。

担当が代わったり、中古で入れた設備があったりすると、さらに分かりにくくなります。 だからこそ、取説・図面が見つからないのは整理の仕組みがまだ無いだけと考えるほうが、ずっと前向きに進められます。

具体例──まず「設備ごとの書類一覧」を1枚つくる

最初にやるのは、ファイルを並べ替えることではありません。 設備ごとに「どんな書類があって、どこにあるか」を書き出す一覧表を1枚つくることです。

表計算ソフトでも、紙でもかまいません。列はこれくらいで十分です。

設備名（社内の呼び名）メーカー・型式製造番号ある書類原本の場所足りない書類
2号機 マシニング（型式）（銘板の番号）取説、アラーム一覧、電気図面事務所棚 A-2パラメータ表
NC旋盤 1号（型式）（銘板の番号）取説（操作編のみ）事務所棚 A-3保守編、電気図面
コンプレッサー（型式）（銘板の番号）取説不明取説を探す

ポイントは2つです。

見つからない取説は、メーカーに聞いてみる

古い設備や中古で入れた設備は、取説が手元にないこともあります。 そんなときは、型式と製造番号を添えてメーカーや販売店に問い合わせてみましょう。メーカーによっては、会員向けサイトなどで取説を公開していたり、有償で再発行してくれたりすることがあります（対応はメーカーや機種によって異なります）。

一度に全部そろえなくて大丈夫です。 止まると困る設備から順に、1台ずつ埋めていけば十分です。

取説・図面を整理する3つの置き場所──「設備の横」「棚の原本」「共有フォルダ」

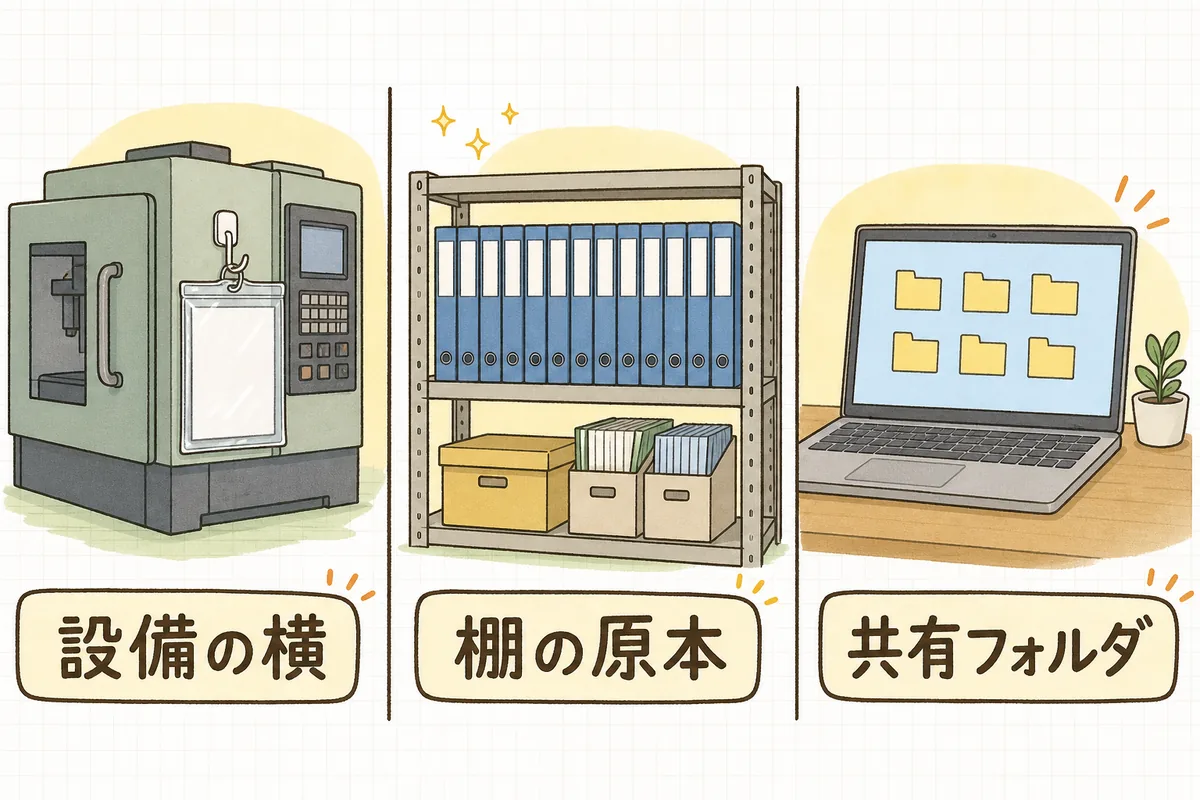

取説・図面の3つの置き場所を描いた説明図。左は工作機械の側面に吊るされた透明ケース入りの1枚の紙、中央は事務所の棚に設備ごとに並んだ同じ色のファイル、右はパソコン画面に並んだフォルダのアイコン
よく見るページは「設備の横」、原本は「棚」に1か所、控えは「共有フォルダ」。3つの置き場所で役割を分ける

一覧ができたら、置き場所を決めます。 おすすめは、役割の違う3つの置き場所に分けることです。

棚の原本──原本は1か所に集める

まず、取説や図面の原本（紙の冊子・図面）を1か所の棚かキャビネットに集めます。

前任者の机や段ボールに眠っていた書類も、ここに集めるだけで「探す場所が1つ」になります。

設備の横──よく見るページだけ、手の届く場所に

原本を毎回事務所まで取りに行くのは大変です。 そこで、よく見るページだけをコピーして、設備の横に置きます。

クリアケースに入れて設備の側面に吊るしたり、マグネットで貼ったりすると、油や切りくずからも守れます。 全部をコピーする必要はありません。「この機械で、よく困ること」のページだけで十分です。

共有フォルダ──余裕が出たら、PDFの控えを

最後に、余裕が出てきたら、取説や図面をスキャンしてPDFの控えをつくります。

原本が汚れたり、火事や水漏れで失われたりしたときの備えにもなります。 慣れてきたら、PDFの置き場所を示すQRコードを設備の横に貼って、スマートフォンやタブレットから開けるようにする方法もあります。ただ、これは「あれば便利」の段階です。まずは紙の一覧と棚の原本が先で大丈夫です。

影響──「探す時間」は、設備が止まっている時間

取説・図面が見つからないときの損は、探す人の時間だけではありません。 探している間、設備も止まっていることが多いからです。

たとえば、取説を探すのに1回20分かかることが、月に3回あったとします。

その時間、設備も止まっていたとすると、1時間あたりの加工チャージ（設備と人が1時間に生む加工賃）が5,000円の工場なら、12時間 × 5,000円 ＝ 年60,000円分の加工ができなかった計算になります。

数字以上に大きいのは、「あの人がいないと分からない」状態が続くことです。 取説や図面の場所が一覧になっていれば、ベテランが休みの日でも、若手が自分で調べて動けます。これは技能伝承の土台でもあります。

自社のチャージを数字で押さえたいときは、加工賃の「時間チャージ」を自社で計算する手順 や 町工場のツール も使えます。

明日やること

明日は、次の3つだけで十分です。

棚を整えたり、スキャンしたりするのは、そのあとで大丈夫です。 まずは1台、1行から始めてみましょう。

月に1回、一覧を見直す

一覧ができたら、月に1回、5分だけ見直します。

修理や部品交換の記録も同じファイルに入れていくと、保全記録の残し方、故障の「またか」を減らす一枚 とつながって、設備ごとの「カルテ」になっていきます。

設備の取説・図面 整理チェックリスト

全部そろえる必要はありません。 まずは「1台分の一覧の1行」と「原本を1か所に集める」の2つができれば、次にアラームが鳴った日の慌て方は、きっと変わります。

よければ、こちらも

夕方の町工場で、設備の横に吊るされた透明ケースの紙を、ベテランの保全担当と若い作業者が並んで見ながら、ほっとした笑顔を見せている明るい情景

取説や図面を探す時間は、目立たないけれど、じわじわと現場の余裕を削っていきます。 そして、いつも「あの人」に頼る形になりがちです。

でも、それはあなたの工場が整っていないからではありません。 長く大切に設備を使ってきたからこそ、書類があちこちに積み重なってきただけです。

一覧の1行と、棚の1段。そこから、誰でも設備のことを調べられる工場に変わっていきます。 まずは明日、いちばん困る1台の銘板を見に行ってみましょう。
